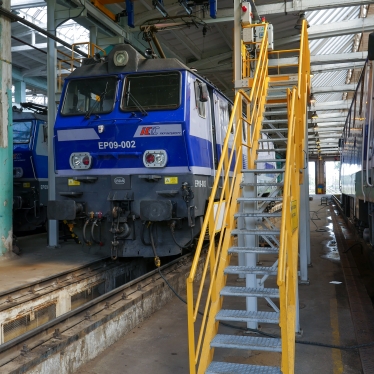

Stanowisko do badania pantografów

Stanowisko do badania pantografów

Stanowisko przeznaczone jest do badania charakterystyk odbieraków prądu zamontowanych na pojazdach szynowych zgodnie z normami PN – K – 91001 oraz PN – EN 50206 – 1.

System komputerowy stanowiska umożliwia rejestrację danych pomiarowych, w tym:
  • czas podnoszenia się odbieraka do wysokości znamionowej,
  • czas opadania odbieraka z wysokości znamionowej,
  • czas odsunięcia ślizgacza,
  • wysokość ślizgacza w stanie złożonym od poziomu wspornika izolatora,
  • nacisk statyczny w zakresie roboczym,
  • siła docisku,
  • siła opuszczająca,
  • swoboda obrotu ślizgacza,
  • siła utrzymująca w położeniu złożonym,
  • sprawdzenie poprawności działania i szczelności układu pneumatycznego,
  • odchylenie boczne,
  • pochylenie ślizgacza,
  • pomiar zużycia nakładek,
  • pomiar rezystancji izolacji,
  • próba wytrzymałości elektrycznej izolacji.

Dane techniczne

  • napięcie zasilające: 3 x 400 V +10%, -15% L1+L2+L3+N+PE,
  • częstotliwość napięcia zasilającego: 50 Hz ±10%,
  • moc zainstalowana: ≤ 1 kW,
  • skok modułu do pomiaru wysokości: 1300 mm nominalny (ograniczony do warunków Użytkownika),
  • skok modułu do pomiaru wyboczenia: 280 mm,
  • dokładność pomiaru: 1 mm,
  • pomiar siły pantografu: ± 40 kg (392,4 N),
  • pomiar siły wyboczenia pantografu: ± 50 kg (490,5 N),
  • dokładności pomiaru: 1 N,
  • prędkość jazdy modułu pomiarowego: regulowana 10 – 62 mm/s,
  • dokładność pomiaru czasu: 1 s,
  • dokładność pozycjonowania stanowiska: ± 3 mm.
